국내최초 태양광 발전 설계 솔루션 국내최초 태양광 발전 설계 솔루션 선소프트웨어 SUN CAE
신·재생에너지센터 태양광설비 시공기준
전기설비기술기준 및 판단
내선규정
건설공사 표준 품셈에 의한 원가계산

SUN CAE설명

SUN CAE (선케이, Computer Aided Engineering)는 인버터, 모듈, 지지대, 지역선택, 설치각 등을 입력하면 자동으로 내용이 산출되는 솔루션 입니다.

초기화면

SUN CAE 기능설명

  1. 태양광발전설비 의무용량 산출
    (용도별 , 지역별, 설치 방식별)
  2. 용량에 의한 인버터, 모듈을 선택하면 수치화 된 도면 (DWG 포맷)이 자동 작성
    (직병렬, 설치각도, 음영길이)
  3. 작성된 도면에 의한 물량 산출서
    ( 규격별 수량, 무게, 도금중량, 노무 공량)
  4. 작성된 물량 산출서에 의한 내역서 작성
    (재료비, 노무비, 경비, 원가계산, 자재단가비교표)
  5. 설계된 모듈에 대한 예상 발전량 산출 및 설치 각도 별 비교분석
    (월별 예상 발전량, 전력요금 절감량, CO2 저감량, 식재 효과)
  6. 계산서 자동 산출
    (의무용량, 스티링 구성, 인버터 1차DC, 인버터 2차 AC,전선관, 접속반, Cable Tray, 부하계산, FFEEDER계산 )
  7. 통용되는 제품 DB 화
    (모듈, 인버터, 구조 계산된 지지대 타입)
  8. 수지분석
    (SMP 단가, REC 단가, 금융조건(이자율, 대출기간))
  9. 3D도면 및 지지대 DIY
  10. 실시간 시물레이션

구성화면 및 메뉴설명

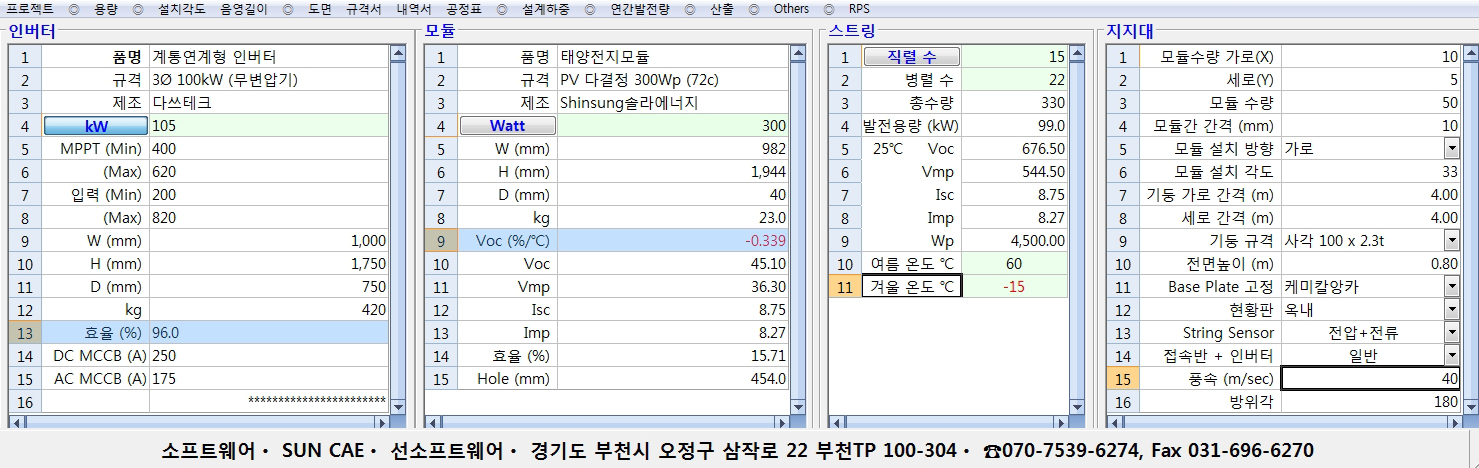

구성화면
[클릭확대]

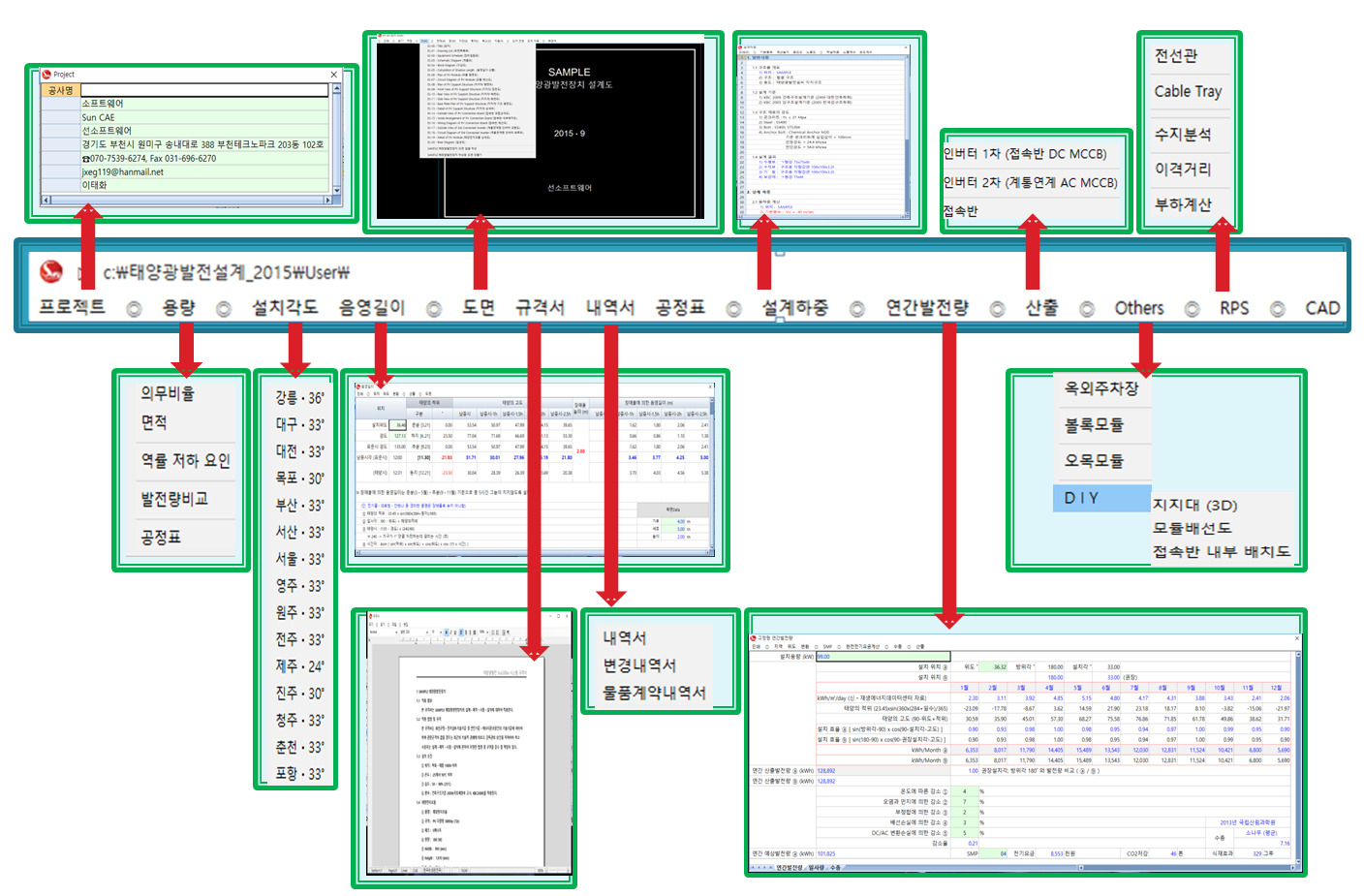

메뉴화면
[클릭확대]

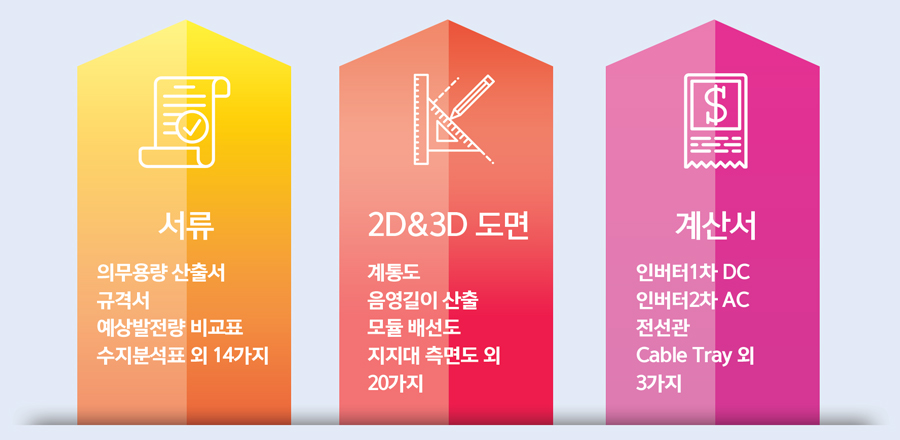

자동으로 작성되는 서류설명

  • 1. 납품예정공정표
  • 2. 규격서
  • 3. 내역서
    • 견적서
    • 원가계산서
    • 총괄표
    • 내역서
    • 기초내역서
    • 단위내역서
    • 단가비교표
  • 4. 변경내역서
    • 견적서
    • 총괄표
  • 5. 계약내역서
  • 6. 설계하중

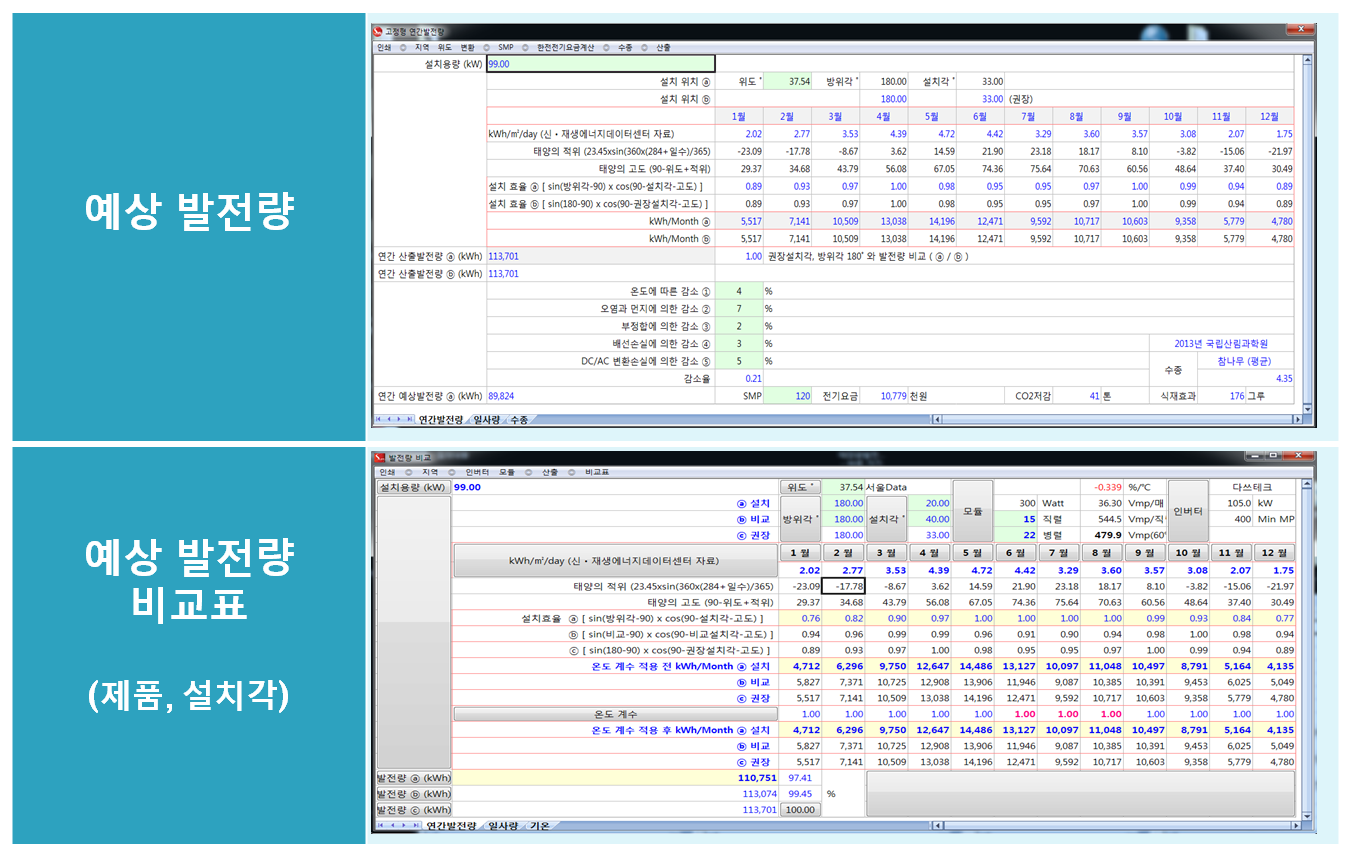

  • 7. 예상 발전량표 & 예상발전량 비교표

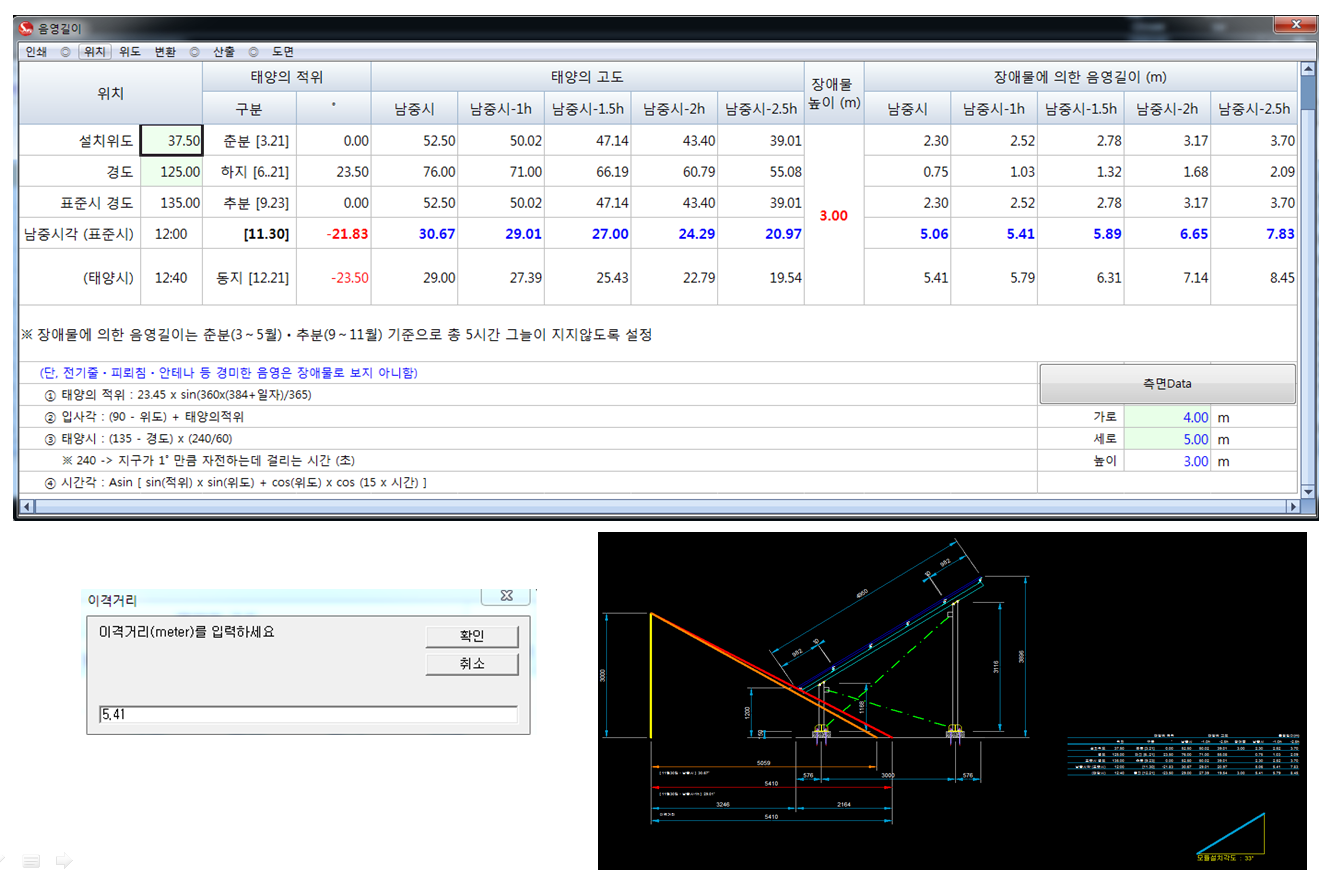

  • 8. 음영길이 산출서

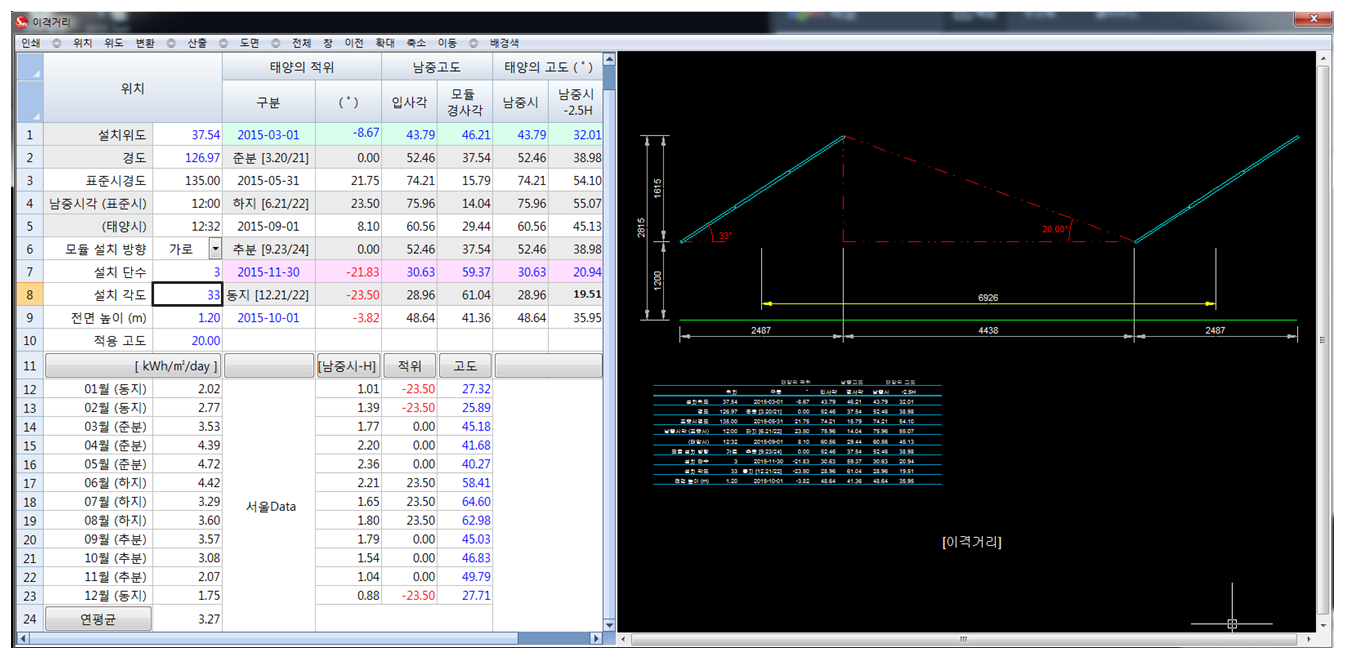

  • 9. 모듈간 이격 거리 산출서
  • 10. 수지분석표
[클릭확대]
[클릭확대]
[클릭확대]

자동 작성되는 도면설명

2D 도면
  • 1. 표지
  • 2. 도면 목록표

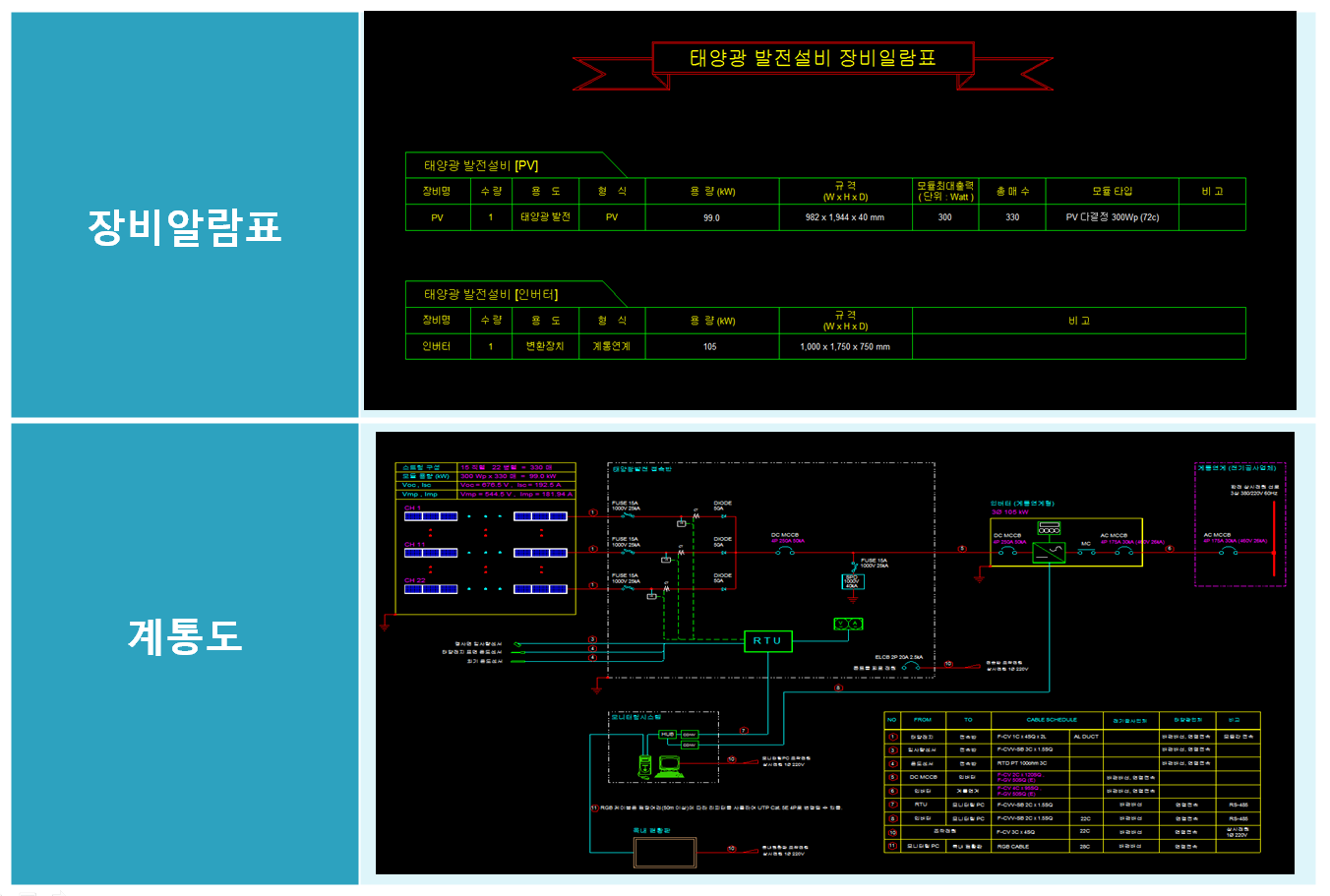

  • 3. 장비 알림표
  • 4. 계통도
  • 5. 구성도
  • 6. 음영길이 산출
  • 7. 모듈 평면
  • 8. 모듈 배선도
  • 9. 지지대 정면도
  • 10. 지지대 배면도
  • 11. 지지대 측면도
  • 12. 지지대 기초 평면도

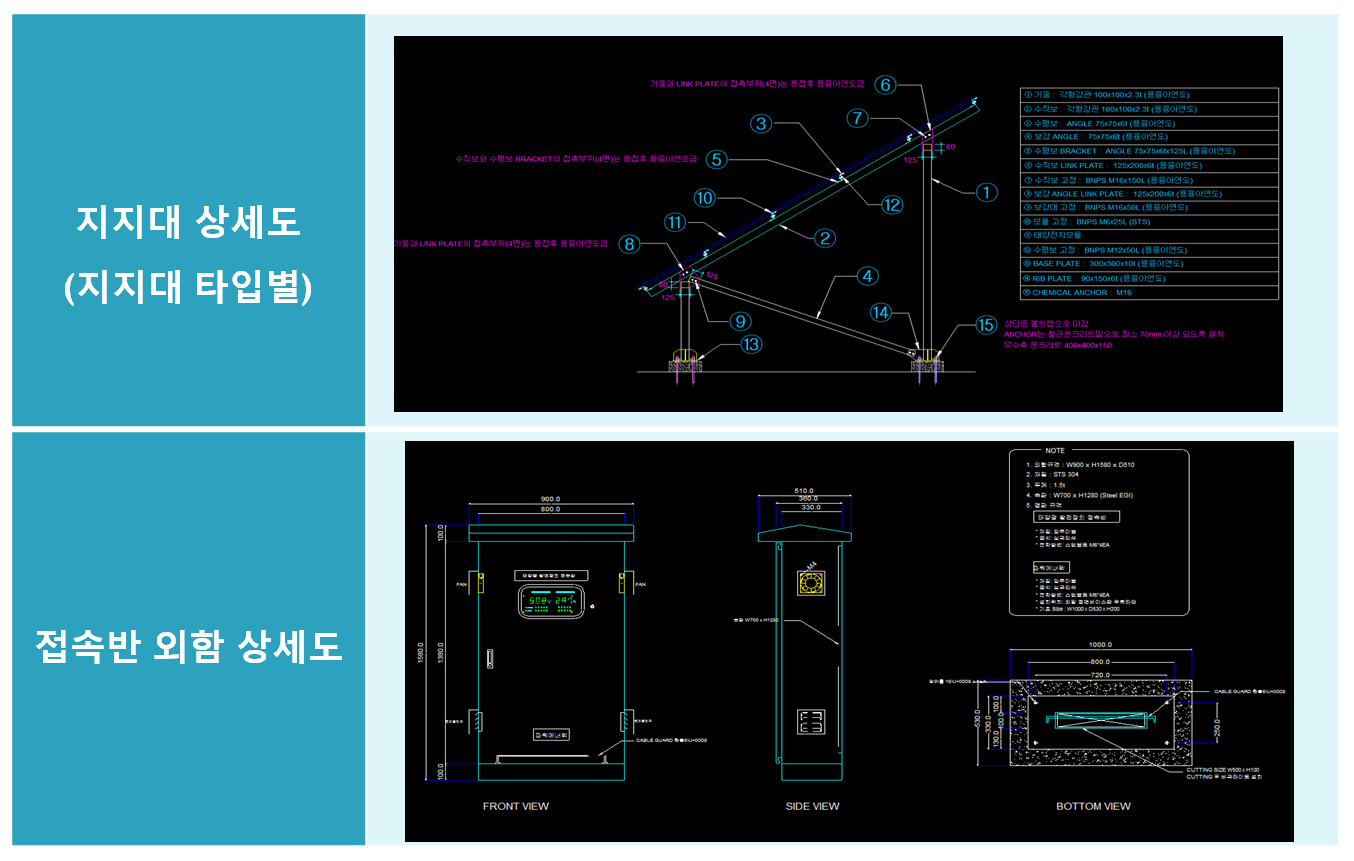

  • 13. 지지대 상세도
  • 14. 접속반 외함 상세도
  • 15. 접속반 내부 배치도
  • 16. 접속반 배선도
  • 17. 인버터 외형도
  • 18. 인버터 회로도
  • 19. 태양전지 모듈 상세도
  • 20. 입상도
3D 도면

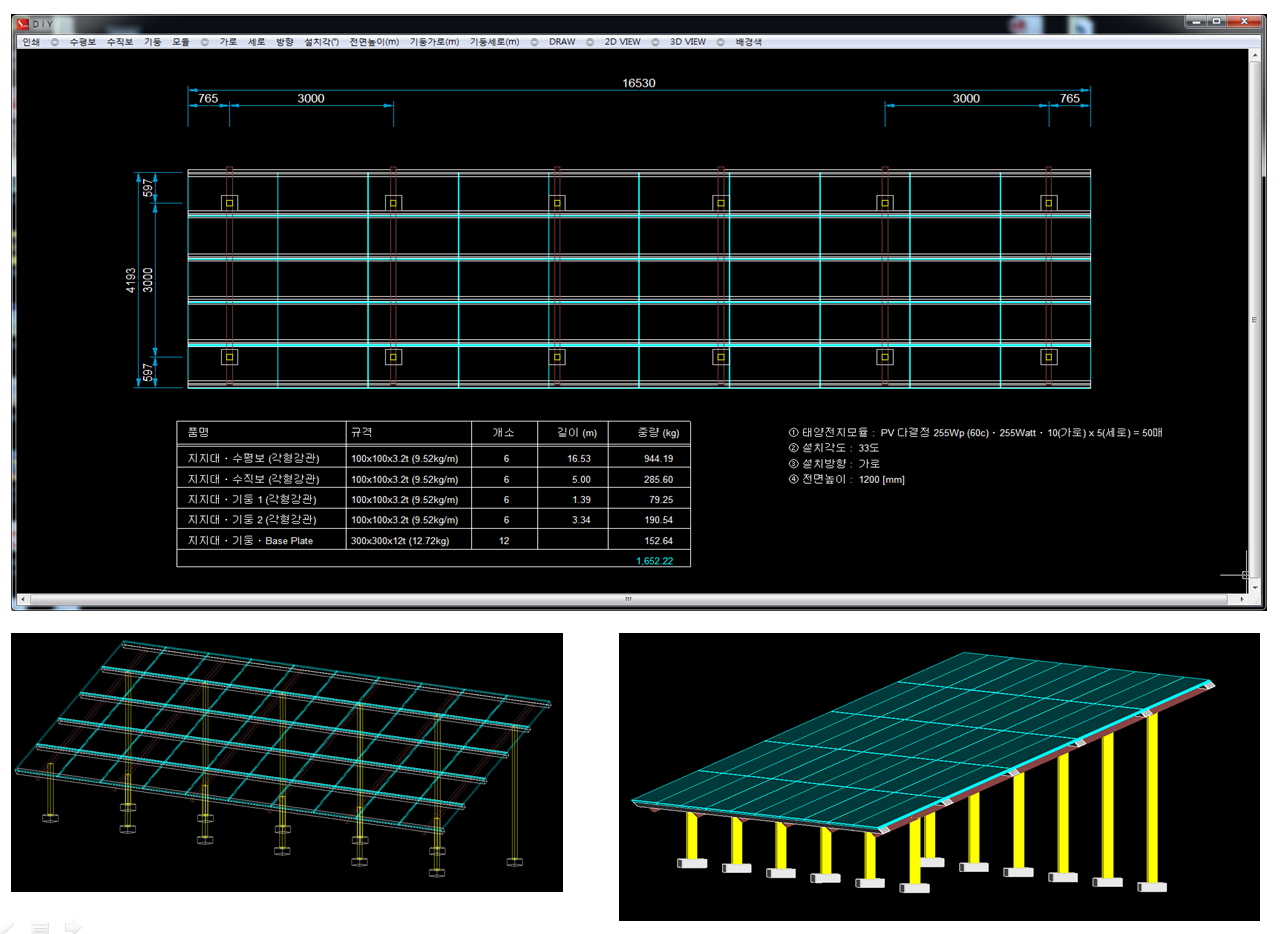

  • 1. 지지대 Wire
  • 2. 지지대 Shade On
  • 3. 지지대 Render
[클릭확대]
[클릭확대]
[클릭확대]

자동으로 작성되는 계산서설명

  • 1. 의무용량

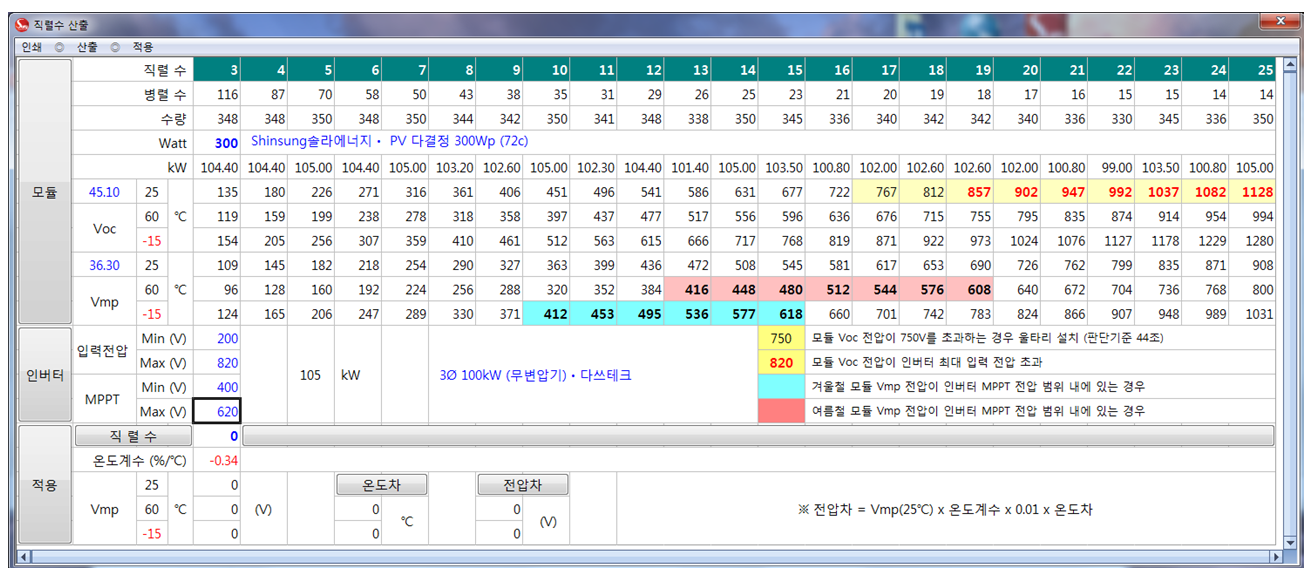

  • 2. 스트링 구성
  • 3. 역률 저하

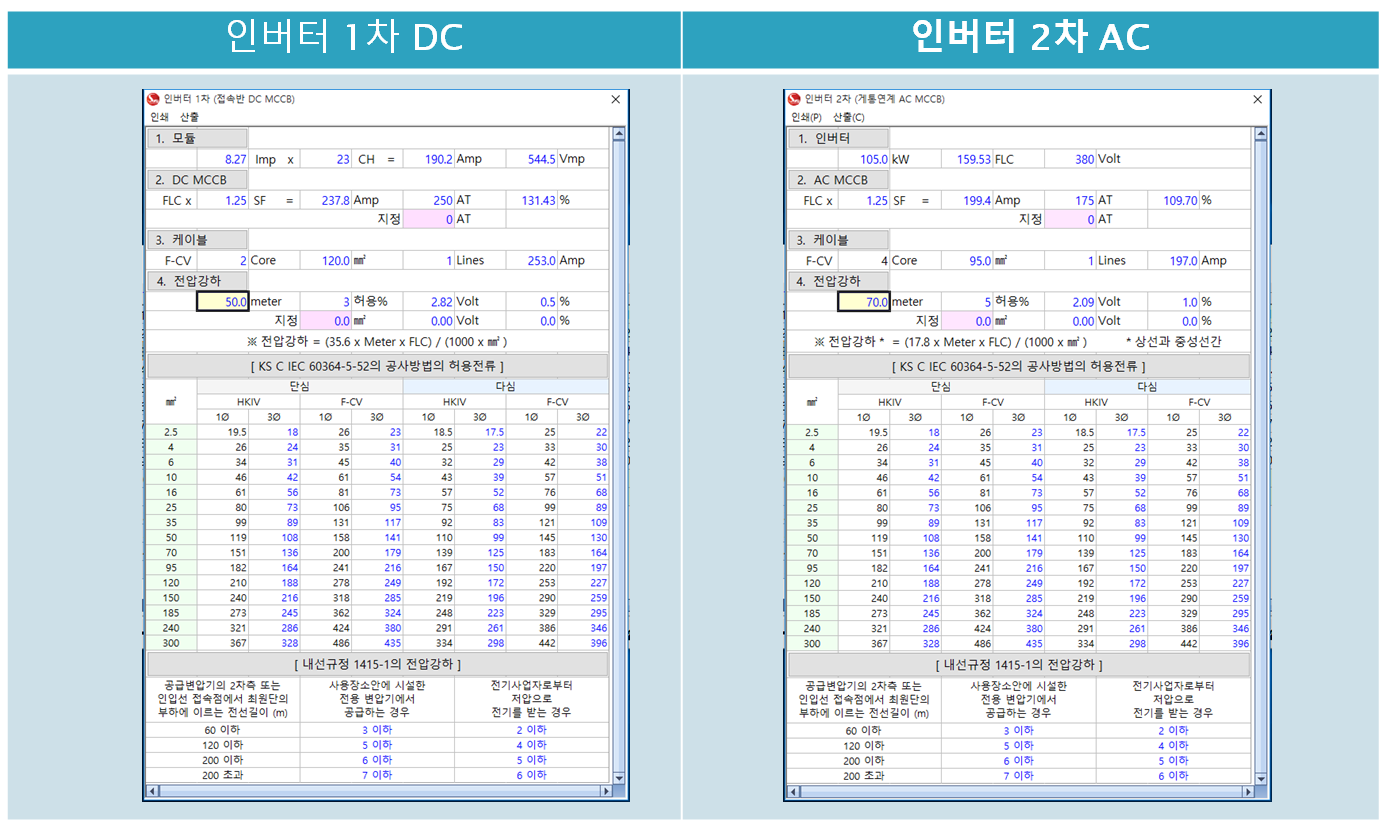

  • 4. 인버터 1차 DC
  • 5. 인버터 2차 AC
  • 6. 전선관
  • 7. 접속반

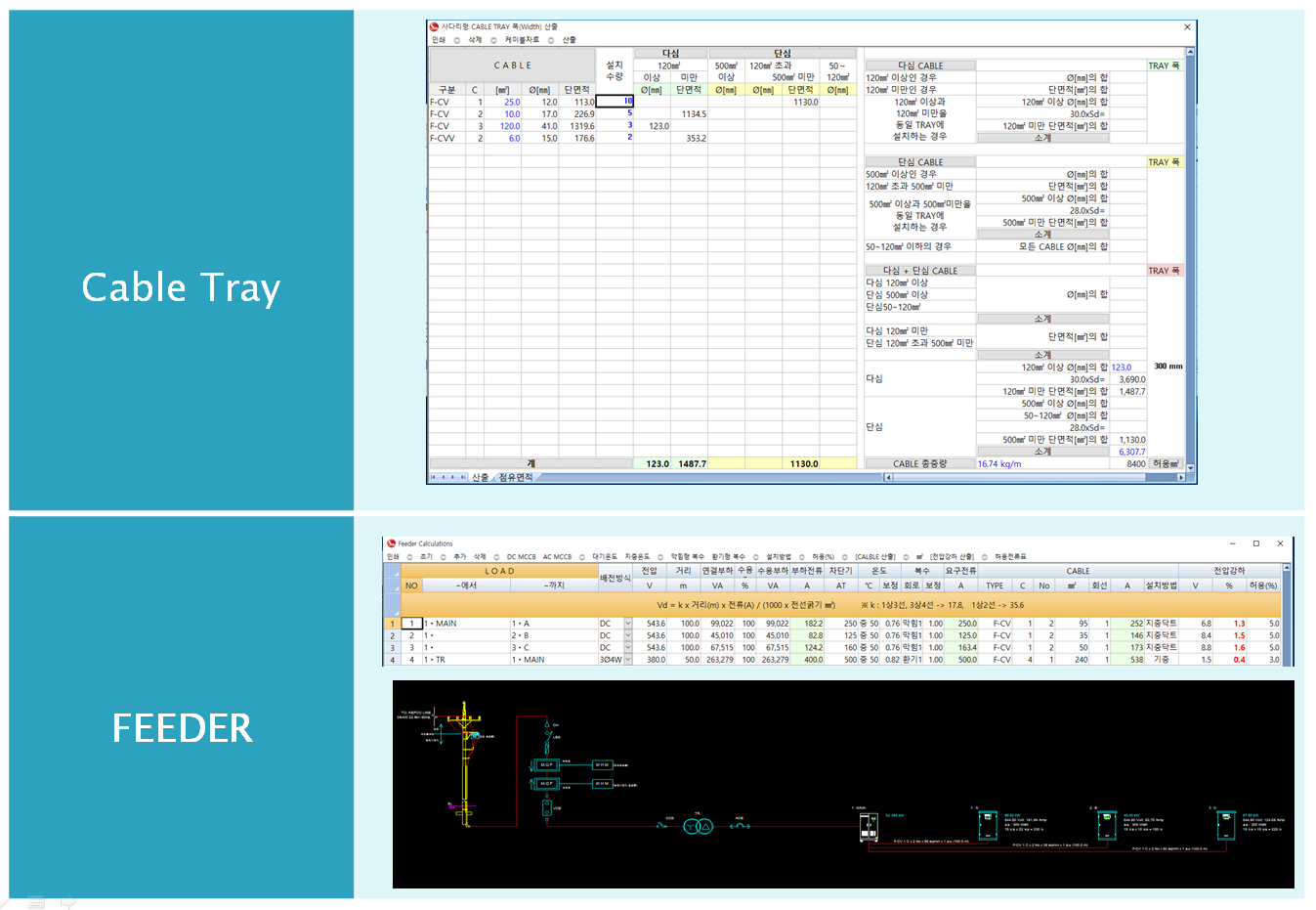

  • 8. Cable Tray
  • 9. FEEDER
[클릭확대]
[클릭확대]
